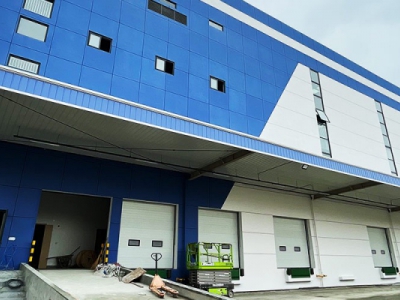

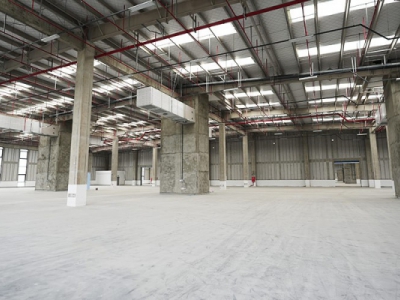

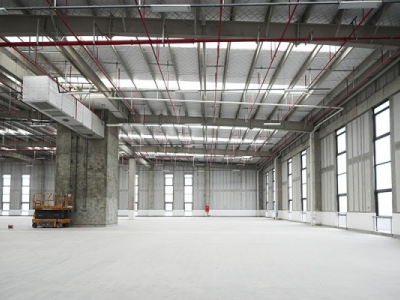

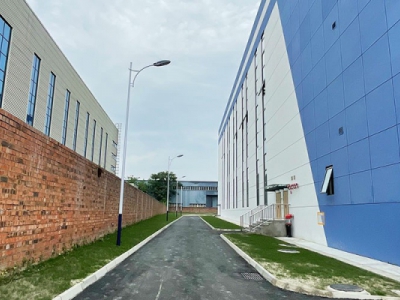

实拍上千平十万级半导体洁净厂房！成都高标准园区，难怪头部芯片企业扎堆入驻

上周接待一位做功率半导体的老板，跑遍川内十多个产业园，看过老旧标准厂房、简易改装无尘车间，最后当场敲定我们整层洁净厂房。 闲聊时他坦言，之前踩坑亏了近百万：车间洁净度不达标导致芯片良率暴跌、层高承重不够上不了精密光刻机、园区配套缺危废处理和高纯气体管道，环评安评反复整改耽误投产半年。 到底什么样的厂房，能让半导体厂商看完直接签约？今天把行业老板最在意的核心痛点一次性讲透。

一、电子半导体厂房老板第一核心：生产硬件适配度

1. 洁净车间等级刚需：芯片封装、元器件光刻、贴片代工必须万级 / 十万级无尘车间，墙体防静电彩钢板、环氧自流平 / 聚氨酯砂浆防尘地坪、独立新风净化系统是标配；普通厂房自行改造造价高、验收难，现成洁净车间可省去百万改造费，快速投产。

2. 承重、层高、荷载硬性指标：半导体精密设备、扩散炉、镀膜机自重极大，楼层承重≥5 吨 /㎡，层高 11m 以上，预留设备吊装口、承重行车梁，满足大型光刻机、测试机组进场安装。

3. 防静电、防震动标准：精密芯片对震动、静电极度敏感，厂房配套独立减震结构、全车间静电接地系统，规避静电击穿晶圆、震动偏移工艺线路造成批量报废。

二、第二重点：能源与特种配套，解决生产刚需

1. 稳定电力供应：半导体设备不能断电，园区配套双回路供电、专用配电房，支持大功率设备持续运行，配备备用发电机，杜绝瞬时停电造成设备损坏。

2. 特种管道配套：预埋高纯氮气、压缩空气、纯水管道，无需企业单独开挖铺设，节省施工周期；配套污水处理站、危废标准化存储间，适配电子化学品废液、光刻废料合规处置。

三、第三关键：环评、安评、行业资质，规避投产延误风险

半导体属于精密电子制造，环保、消防、安全生产审核严苛。自建厂房、老旧厂房极易因布局不合规反复整改。 本园区厂房规划初期按照电子半导体行业标准设计，消防丙二类标准、危化品分区仓储、废气处理点位预留，入园企业资料齐全，环评、安评、SC 洁净认证一站式协助办理，大幅缩短投产筹备周期。

四、园区产业配套与长期经营成本

1. 产业集聚优势：园区定向引进半导体封装、电子元器件、新材料、精密测试企业，上下游企业集群，便于供应链对接、人才互通；

2. 全维度后勤配套：员工宿舍、食堂、研发办公楼、货物大型装卸平台、专属仓储区域；

3. 成本可控：长租政策稳定租金，无隐形改造收费，厂房分割灵活，从 1500㎡到 5000㎡整层洁净车间均可定制，适配初创研发、规模化量产不同阶段企业。

半导体行业投产容错率极低，厂房不是简单的场地租赁，是生产线的延伸。老板所有诉求本质只有两点：不踩合规大坑、不影响生产良率。能同时满足洁净硬件、特种配套、资质审批、产业集群四大条件的标准化园区，才能真正降低企业试错成本。

如今半导体国产替代浪潮持续提速，无数深耕芯片、电子元器件的实业创业者，都在寻找一处能踏实扎根、稳步扩产的生产阵地。 不用再为老旧厂房改造奔波，不用再因环评、设备适配彻夜焦虑，一处标准化半导体专业厂房，是实业人深耕赛道最坚实的底气。 选择适配行业标准的产业园区，把精力全部投入技术研发与市场拓展，抓住国产半导体发展红利，稳步扩大产能、提升产品竞争力，实现企业规模化腾飞。 园区多套现成洁净厂房现房可实地考察，欢迎各位半导体行业老板到场实地核验车间洁净度、设备配套，共谋实业新机遇！

国产半导体赛道前景广阔，实业创业者想要长久发展，适配行业标准的专业厂房是发展根基。避开改造、合规、产能各类坑，专注技术创新与市场开拓，乘国产替代东风做大做强。现有多套现房随时看场，诚邀各电子半导体企业实地考察洽谈！
